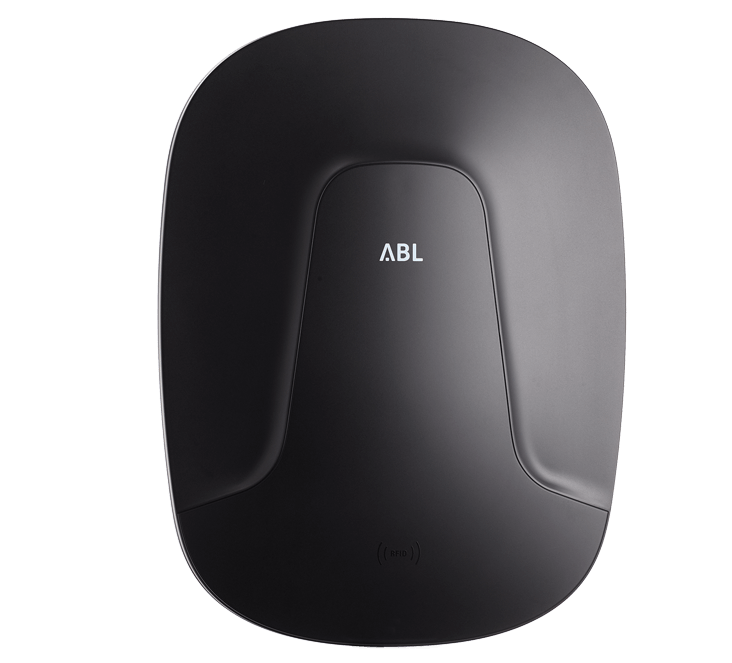

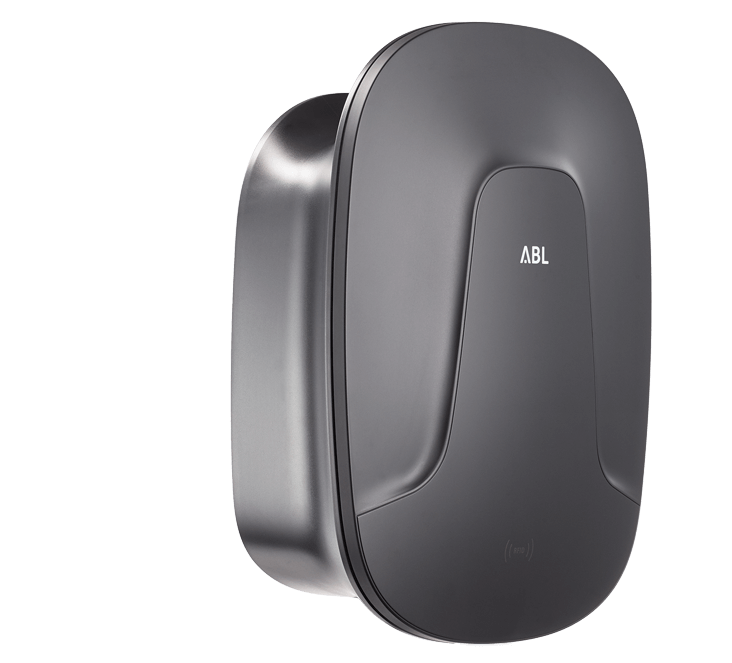

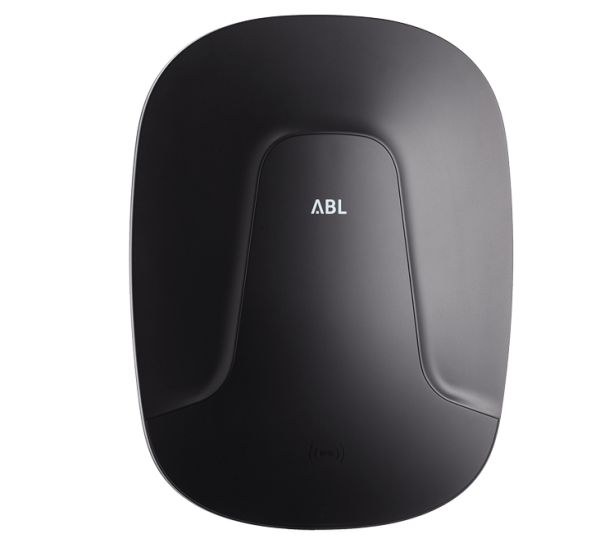

ABL eMH2 SURSUM 22kW Master Ladestation mit Ladesteckdose Typ 2 - Wallbox 2W2240 - KFW förderfähig

Diese ABL Wallbox kann über die KFW Bank gefördert werden.

Wenn eine Wallbox 22kW Ladeleistung hat, muss diese auf 11kW gedrosselt werden um die Förderung erhalten zu können. Dies muss durch einen Fachbetrieb schriftlich bestätigt werden.

Unser Online-Shop www.watterie.de bietet einen Alleskönner, der im privaten und gewerblichen Bereich die Abrechnung, das Lastmanagement und Remote-Updates übernimmt. Das Qualitätsprodukt Wallbox eMH2 aus Deutschland bietet Ihnen eine tolle Möglichkeit Ihr Privat- oder Firmenfahrzeug in der eigenen Garage einfach aufzuladen, ebenso in der Gruppe auf den Parkplätzen einer Firma. Völlig mühelos können die Daten gesteuert werden, um eine Abrechnung nach kWh in Kombination mit einem Backend zu erstellen.

Das bietet die Wallbox eMH2
Die Ladestation mit den Maßen 437 x 328 x 170 mm (H x B x T) kann sehr einfach an der Wand montiert werden, inklusive der Ladesteckdose Typ 2 mit Verriegelung gemäß IEC62196-2. Ein optional erhältliches Ladekabel kann angeschlossen werden und die Zugangssteuerung für den Ladebetrieb erfolgt über einen RFID-Kartenleser nach der entsprechenden Software-Aktivierung. Die Kommunikation wird mit einem Backend über LTE und OCPP ab Version 1.5. ermöglicht und der Transport erfolgt über SOAP oder Websockets.

Neben dem Kunststoffgehäuse bietet die Wallbox die Schutzart IP44 (gesteckt), bzw. IP54 mit Klappdeckel. Damit ist die gesamte Installation im Außen- und im Innenbereich ideal geschützt. Die UV-beständige Kunststoffblende lässt sich verriegeln und somit ist der Zugang zur internen Elektronik beschränkt. Die Ladestation kann für sämtliche Typ2 Elektro- und Hybrid-Fahrzeuge verwendet werden, per Adapter sogar für Modelle vom Typ 1.

ABL eMH2 Wallbox mit Typ2 Steckdose im Überblick

AC + DC Fehlerstromerkennung
Standardmäßig ist die Ladestation mit einer DC Fehlerstromerkennung und einem Fehlerstromschutzschalter FI Typ A 30mA ausgestattet. Die Betriebszustände können über eine mehrfarbige LED Anzeige abgelesen werden.

MID Energiezähler
Zu einem festgelegten Zeitpunkt kann der Energieverbrauch der Ladung erfasst werden, so dass die Daten zur Abrechnung im Backend verwendet werden können.

Zählerstand ablesen

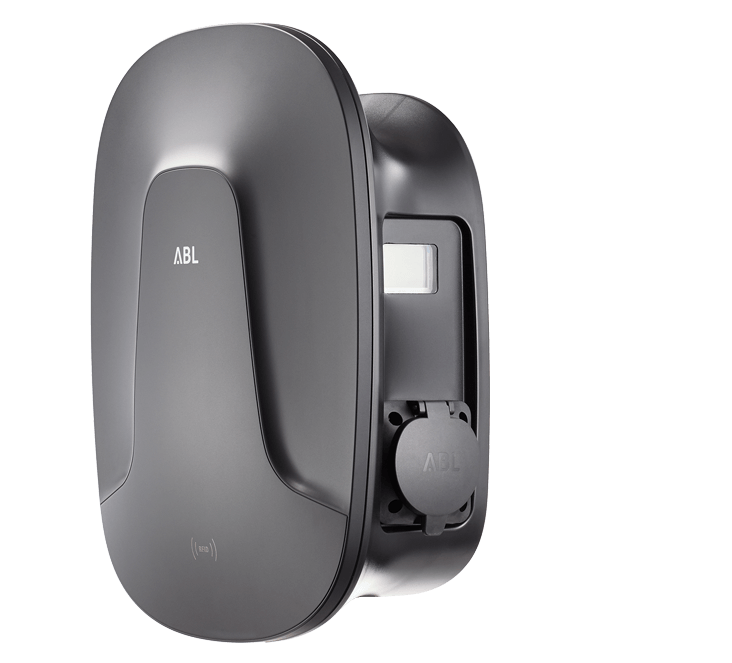

Jederzeit lässt sich der Energieverbrauch am seitlich angebrachten Display ablesen.

RFID
Durch die berührungslose Transponder-Karte kann der Zugang kontrolliert werden, wobei die
Backend Anbindung über OCPP erfolgt.

Phasenstrommessung
Mit dieser Messung können Asymmetrien zwischen einzelnen Stromphasen erkannt werden.

Hitzeschutz
Die Temperaturüberwachung senkt den Ladestrom bei Überhitzung in mehreren Stufen ab.

Welding Detection
Eine Hardware erkennt die Verschweißung, bzw. der Fehlerstromschutzschalter (RCCB) wird bei einer auftretenden Verschweißung des Schützes per Fernsteuerung ausgelöst.

Technische Daten

• Spannungsversorgung: 400V, 32A / 50Hz, Schutzklasse I, Netzanschluss Zuleitung bis max. 16mm²
• Vorsicherung/LS-Schalter: 32A, Überspannungskategorie: III
• Ladeleistung bis 22 kW und Ladecontroller EVCC2
• 4-poliger Installationsschütz, 40 A
• Schnittstelle: RS485
• Autorisierung nach ISO14443A/B, nur UID (4 Byte/7 Byte)
• Energiezähler: MID-konformer Mod-Bus
• Betriebsumgebungstemperatur -30 bis 40°C bei einer relativen, nicht kondensierenden Luftfeuchte von 5 bis 95%

Das KfW Förderprogramm
Durch das kfW Förderprogramms können Sie seit dem 24.11. einen Antrag auf Förderung Ihrer privaten Ladestationen stellen, der Ihnen eventuell pauschal 900 Euro bringt. Als Eigentümer von einem Wohngebäude, Mitglied einer Wohnungseigentümergemeinschaft, Mieter oder Vermieter können Sie die Bezuschussung an Stellplätzen und Garagen, die zu Wohngebäuden gehören und nur privat zugänglich sind, beantragen. Gefördert wird der reine Kaufpreis und die Aufwendungen für den Einbau und Anschluss.

Infos zum Eingang/Stromanschluss:

• Nennspannung: 230/400 V
• Nennstrom: 32 A
• Netzfrequenz: 50 Hz
• Vorsicherung: 32 A ist erforderlich, empfohlen wird C-Charakteristik
• Anschlussklemmen: Direktanschluss am RCD PE an Reihenklemme

Ausgang/Fahrzeuganschluss:

• Anschlusstechnik: einzelne Ladesteckdose Typ 2 mit Verriegelung gem. IEC62196-2
• Ausgangsspannung: 230/400 V
• Maximaler Ladestrom: 32 A
• Maximale Ladeleistung: 22kW

Absicherung/Einbauten:

• RCCB: RCD, Typ A, 30 mA
• DC-Fehlerstromerkennung: elektronisch, 6 mA
• Lastschalter: Schütz, 4-polig
• Welding Detection: Auslösen des RCD bei Verschweißen eines Schutzkontaktes
• Temperaturüberwachung: Intern, Reduktion des Ladestroms oder Abschaltung
• Anzeige Betriebszustand: LED

Umgebungsbedingungen:

• Umgebungstemperatur Betrieb: -30 bis 40°C
• Relative Luftfeuchtigkeit: 5 bis 95%, nicht kondensierend
• Schutzklasse: I
• Überspannungskategorie: III
• Verschmutzungsgrad: 3
• Schutzart Gehäuse: IP54 (gesteckt/ungesteckt)

Infos zum Gehäuse:

• Materialgehäuse: Kunststoff
• Gehäusefarbe: RAL9011
• Die Blende ist verriegelbar über eine Safety Schraube
• Abmessungen: 437x328x170mm
• Gewicht: ca. 10,0 kg

Foto: ABL
